Das kleine Ein-mal-eins der Wärmebildauswertung

Ein Wärmebild enthält in sich grundsätzlich nur eine große Menge an Temperaturdaten für die einzelnen Messpunkte (vollradiometrisch). Erst eine technische Auswertung wandelt diese Temperaturwerte in ein für das menschliche Auge leicht erfassbares Bild.

Die dabei verwendeten Farben können völlig frei bestimmten Temperaturbereichen zugeordnet werden. Die intuitive Farbwahr-nehmung soll es auch einem Laien ermöglichen die wichtigsten Informationen eines Wärmebildes ohne Bedienungsanleitung zu er-kennen. Deshalb sind niedrigen Temperaturen meist die Farben Blau und Grün zugeordnet und den wärmeren entsprechend Gelb und Rot. Temperaturwerte, die außerhalb des Temperaturintervalls liegen erhalten Sonderfarben, meist Schwarz und Weiß.

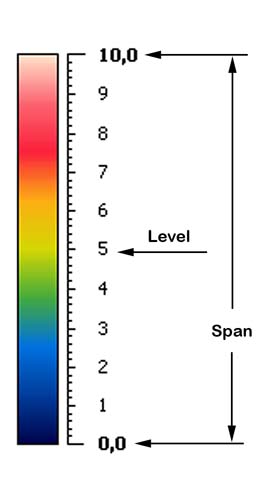

In den einzelnen Wärmebildern sind meist nur bestimmte Temperaturbereiche von Interesse. Zu diesem Zweck grenzt der Thermograf das mögliche Temperaturintervall so weit ein, bis die wichtigsten Messpunkte klar zu interpretieren sind. Entscheidend sind hierbei die Einstellung des Levels (im Sinne von: Pegel, Niveau) und Span (im Sinne von: Spannweite).

Unterscheiden sich nun Wärmebilder untereinander in Level und/oder Span, sind sie nur sehr schwer vergleichbar. Darum ist der Thermograf stets bemüht für möglichst viele Wärmebilder, die dasselbe Objekt abbilden, einen gleichen Level und Span anzuwenden.

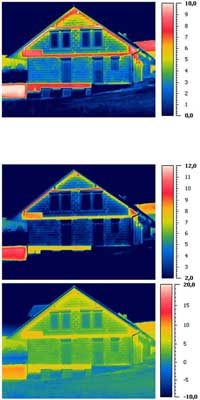

Allgemein wird empfohlen den Span nicht unter 10°C einzustellen, damit minimale und unbedeutende Temperaturunterschiede nicht mit unterschiedlichen Farben dargestellt werden. In Einzelfällen kann es aber durchaus sinnvoll sein, von dieser Regel abzuweichen. Im linken Beispiel erkennt man die Auswirkungen von unterschiedlichem Level (mittleres Bild Level um 2°C angehoben gegenüber dem oberen Bild) bzw. Span (Bild links unten mit Span von 30°C gegenüber 10°C im Original).

Oft werden Level und Span auch mit den Einstellungsmöglichkeiten am Fernseher verglichen, wobei die Helligkeit den Level bezeichnet und der Kontrast den Span.

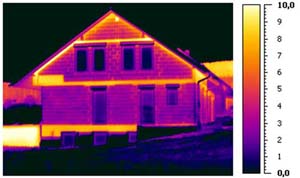

Die Aufnahme rechts
verdeutlicht die Verwendung
einer geänderten Farbscala.
